一、產品概述：

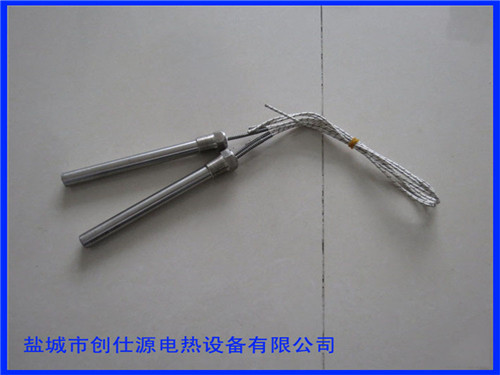

單頭電熱管又叫單端電熱管、彈筒電熱管（Cartridge Heaters），是電熱管（管狀電熱元件）的一種。在90年代后期由于電熱管在中國廣泛應用，電熱管的形狀也現很多，在中國南方就將這種一頭出線的模具用的電熱管稱為單頭電熱管或單端電熱管，很形像的。
在國外稱為彈筒式加熱器，也是一種形像的叫法，因為彈筒殼是圓柱形，一頭也是堵死，與中國叫為單頭電熱管是巧奪同工之說。
二、標準單頭管圖紙：
三、產品標準分類：
單頭電熱管的標準分類
1、單頭加熱管按外形分，一般分為：
①微型單頭加熱管：直徑Φ3～Φ5.9㎜
②標準單頭加熱管：直徑Φ6～Φ25㎜
③大型單頭加熱管：直徑Φ25～Φ100㎜
④兩半圓單頭加熱管：兩個半圓形單頭電熱管是普通單端模具用電熱元件的改良產品，它是由一支半圓形電熱元件對折而成，應用其對折后自身漲力與模孔達到緊密配合，具有功率密度大，使用壽命長，熱率效高等優點，是模具單端加熱元件的更新換代產品，尤其是對要求溫度高，升溫速度快的模具加熱。
⑤扁形單頭加熱管：該產品為在特牲環境下的模具中作為發熱元件最有效的,一些有錐度的模孔中使用。以及其他設備商使用。
⑥正方形單頭加熱管：該產品為在特牲環境下的模具中作為發熱元件最有效的,一些有錐度的模孔中使用。
⑦錐型單頭電熱管：該產品為在特牲環境下的模具中作為發熱元件最有效的,一些有錐度的模孔中使用。
⑧空心單頭加熱管：利用單頭管的空心管道，來快速加熱空氣。
2、按出線標準分, 單頭加熱管一般分為:
①外接線單頭加熱管：不銹鋼硬絲從加熱管內部引出,從外面接上高溫線。這種工藝為標準工藝。
②內引線單頭加熱管：高溫線直接從加熱管內部引出，這種工藝成本高，但是不容易斷線。
③軟引線單頭加熱管：不銹鋼軟絲從加熱管內部引出,在外面套上玻璃纖維套管。這種工藝成本低，不容易斷線。
3、 按工藝來分,單頭加熱管一般分為:
①高密度單頭加熱管：利用氧化鎂棒外繞絲生產。一般超高功率單頭管和高功率單頭管都為該工藝生產。
②低密度單頭加熱管：利用氧化鎂管傳絲制作而成。一般中功率單頭管管和低功率密度都為該工藝生產。
③PTC自控溫單頭加熱管：利用稀土金屬代替傳統電熱絲生產而成，該產品他可以利用稀土金屬的電阻屬性，來自動控制溫度。
|
