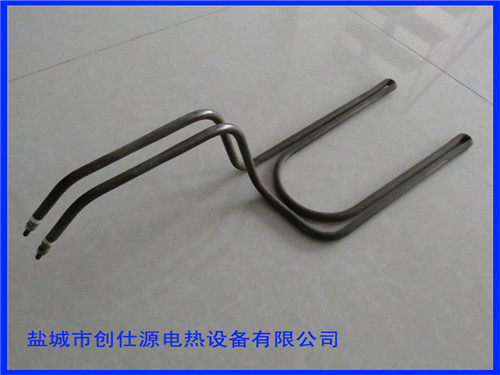

不銹鋼雙頭電熱管是以金屬管為外殼，沿管內中心軸向均布螺旋電熱合金絲（鎳鉻、鐵鉻合金）其空隙填充壓實具有良好絕緣導熱性能的氧化鎂砂，管口兩端用硅膠或陶瓷密封，這種金屬鎧裝電熱元件可以加熱空氣，金屬模具和各種液體。根據電熱管的不同使用狀態、安全及安裝需要，電熱管還會包括封口結構、端子部分的結構、法蘭、溫控或保險絲等其它結構。
2、產品性能
不銹鋼電加熱管是在金屬管中放入電熱元件，并在空隙部分緊密填充有良好耐熱性、導熱性和絕緣性的結晶氧化鎂粉，在經其它工藝處理而成。它具有結構簡單，機械強度高、熱效率高、安全可靠、安裝簡便、使用壽命長等特點。廣泛適用于各種硝石槽、水槽、油槽、酸堿槽、易熔金屬熔化爐、空氣加熱爐、干燥爐、干燥箱、熱壓模等裝置。
3、電熱管使用注意事項
1）元件應存放于干燥外，若因長期放置而絕緣電阻降到低于1兆歐時，可在200℃左右的烘箱中干燥若干小時（或?qū)⒃蛪和ㄟ^(guò)數小時），即或恢復絕緣電阻。
2）發現管子表面有結碳時，必須除盡后再用，以免降低效率，甚至燒壞元件。
3）熔化瀝青、石蠟等固態油類時應降低電壓使用，等熔化后再升至額定電壓。以防止電量集中降低元件使用壽命。
4、加熱管材質及使用參數：
|
型號
|
適應環境及工藝
|
管子外材
|
管子單位
表面負荷
|
使用溫度 ℃
|
質保期
|
|
氟塑料電加熱器
|
適用于強酸強堿等腐蝕性液體中、工藝溫度≤105℃、不粘附、不結垢、表面散熱均勻
|
PEA/外套PTFE/外套
|
不銹鋼、鈦、鐵、銅1.5W/cm2
|
105
|
5000h
|
|
鈦電加熱器
|
適用于鍍鉻、酸銅、鍍鎳、鈍化、填充、氧化槽、鉻酸陽極化、磷化酸性鍍錫等工藝中
|
鈦Ti
|
6-4.5W/cm2
|
140
|
5000h
|
|
不銹鋼（316L）電加熱器
|
適用于PH>7-14的液體、油及其他液體中應用
|
304、316L、1Cr18Ni9Ti
|
6-4.5W/cm2
|
150
|
5000h
|
|
石英電加熱器
|
適用于防腐蝕性液體中使用（除氫氟酸）
|
石英
|
1.5W/cm2
|
200
|
5000h
|
|
翅片式、干燒管及外循環熱風加熱器
|
適用于在空氣中加熱、元件模具的澆鑄、嵌裝、制作加熱模塊元件
|
不銹鋼、1Cr18Ni9Ti、10#鋼
|
1-1.2W/cm2
|
300
|
5000h
|
|
說明
|
電加熱器的形狀有：U型、W型、I型、L型、回字形、圓形等各種非標形狀
|
5、雙頭電加熱管電阻的計算
舉例：220V 2500W的電熱管
P=2500瓦（功率） U=220伏(電壓）求：I（電流）
I=P/U=2500/220≈11.36A
歐姆定律 求：R（電阻）
R=U/I=220/11.36≈19.36Ω
6、應用范圍
電熱鍋爐（ 電開水爐、 電熱水鍋爐、 電采暖鍋爐、電洗浴鍋爐、 電蒸汽鍋爐等）、電熱烤箱、化工設備、塑料成型及輔助設備、熱壓成型機械、卷煙機械、快速封口機、制藥機械、桑拿設備、電熱開水器、廚房設備、工業清洗設備、商用空調及飲水設備、太陽能設備、電炸鍋設備、波峰焊電子自動化設備、半導體共晶焊接、壓鑄件輸入道加熱以及無法澆道注射、塑膠、食品、醫療、紡織、石油、機械、電鍍、包裝等行業的發熱機械配套組件。
|
